15225939987生產線布置圖
開卷→校平伺服送料→沖孔→成型→切斷→出料
設備概述：
軋輥采用組合結構，速差及成型阻力小，對鋼板表面磨損小。每個隔套、軋輥上都打有永久標號，便于調試。采用優質模具鋼，淬火后，精密數控車床精加工，表面鍍硬鉻，拋光鏡面化處理，硬度高，耐磨性好，使用壽命長。
功能及配置：整線采用PLC控制，人機界面顯示，制件長度數字設定，制件長度可調整。硬件配置有配電柜操縱臺、配有計數器;操作方式有手動/自動兩種。

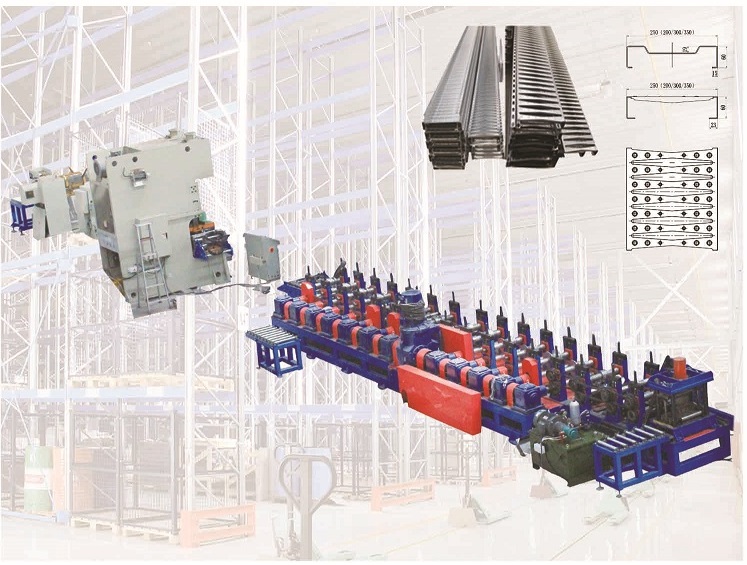

TF腳踏板沖壓成型自動生產線

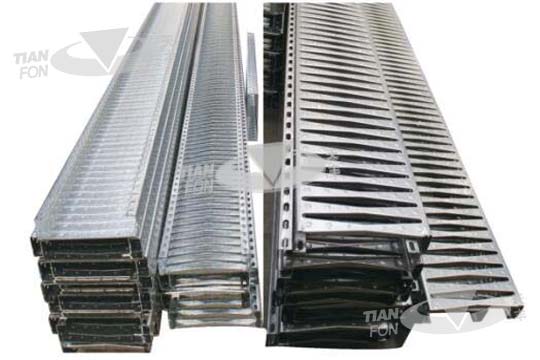

該線具備開卷、校平、伺服送料、沖孔、壓型、立邊，輥壓成型、切斷等自動柔性流水線生產功能，即可生產C型材，又可生產M型材，壓型翻邊高度可達到17.5mm,厚度范圍大：從1.5mm到3.0mm,即完美的解決了C型材底部驅動面積小的動力難題，又解決了預沖變形的輥彎工藝難題，還完美地實現了沖孔、輥壓、剪切有機結合的一剪多用的功能 。
技術參數：
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 類型 | Q320 | ||
| 強度 | MPa | 320 | |||
| 厚度 | mm | 1.5--3.0 | |||
| 卷料內直徑 | mm | 610 | |||
| 重量 | T | 5 | |||
| 2 | 板型寬度 | mm | 大約 382-686 | ||
| 3 | 生產線速度 | m/min | 0-12 | ||
| 4 | 軋輥材質 | GCr15， | |||
| 5 | 軋輥驅動 | 三相交流電源外部傳動400V(±10%)，50HZ | |||
| 6 | 操作系統 | ||||
| 7 | 總電機功率 | Kw | 62 | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度 | mm | 約32000*4000 | ||
